混膠系統說明

在覆銅板行業配膠調膠過程中的原料配比是否正確、混合是否充分是影響積層板質量的主要原因之一。我公司為覆銅箔積層板行業研發的膠液混制系統，具有技術先進、計量正確、運行可靠、操作簡便等優點。成功地應用與多個PCB制作企業。

我公司能根據客戶的工藝需求，與客戶共同制定系統方案和設備配置，提供從設備制作、現場安裝和系統調試的混膠車間系統交鑰匙工程。也可根據客戶需求將手動配膠調膠改造成自動配膠調膠的混膠系統，從而進一步完善客戶的整個制膠系統流程。

工作簡述：

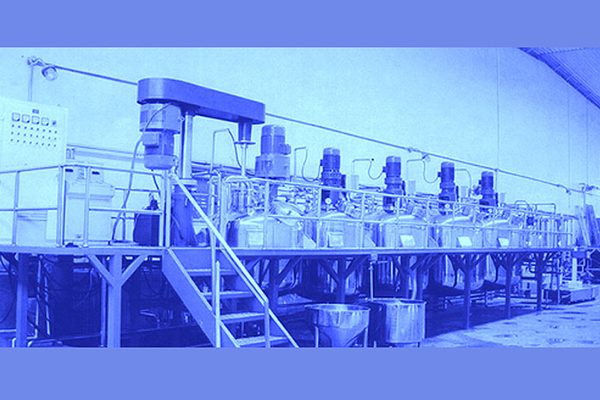

制膠設施主要有原料貯罐、混膠釜、熟化釜、稱重罐、中間罐、高剪釜、各類泵閥、動力驅動?？刂葡到y(tǒng)由三大部分組成：稱重配膠控制系統和調膠控制系統和自動送膠系統，各控制系統分別可以自動或手動操作。自動控制時，計算機按混膠配比計算出各種原料的重量，由稱重配膠控制系統完成稱重計量，送混合釜攪拌混合，按工藝要求的速度和時間自動控制攪拌。制成的膠液按選擇自動供給上膠機使用。

混膠系統功能

■配合多臺上膠機的工作，完成自動供膠；

■提供原料進入對應貯罐的驅動、控制和監視；

■工藝原料的配比管理；

■自動稱重計量控制；

■自動定時攪拌和調速控制；

■正常工作狀態下，對系統進行全自動控制；

■維護或特殊情況下，對系統進行手動控制；

■混膠釜液位控制；

■在人機界面上可完成所有混膠操作；

■屏幕動態顯示所有操作、狀態、報警和實時數據；

■所有混膠數據、報警的記錄和歷史查詢；

■按用戶需要設計出各類報表；

■貯罐的溫度和液位監視；
